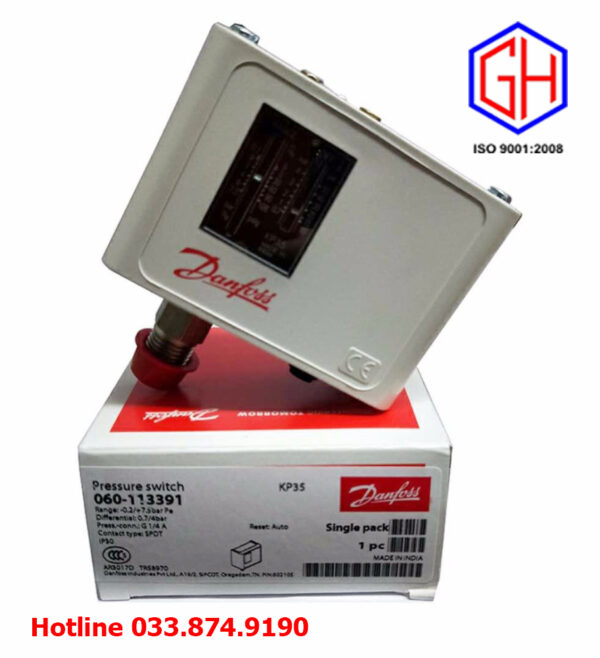

Hệ thống trạm bơm Phòng cháy chữa cháy (PCCC) là tuyến phòng thủ cuối cùng bảo vệ tính mạng và tài sản khi hỏa hoạn xảy ra. Khác với bơm cấp nước sinh hoạt, cụm bơm PCCC đòi hỏi tính logic và độ chính xác tuyệt đối trong việc đóng/ngắt tự động. “Bộ não” điều khiển logic này chính là các công tắc áp suất (thường dùng Danfoss KP36 hoặc Autosigma).
Cài đặt sai một thông số nhỏ trên vít chênh áp (Differential) có thể khiến bơm chính không chạy khi có cháy, hoặc bơm chạy liên tục gây vỡ ống. Dưới đây là hướng dẫn thực hành chuyên sâu giúp các kỹ sư M&E hiệu chuẩn hệ thống chuẩn xác 100%.
1. Nguyên Lý Khởi Động Tuần Tự Của Cụm Bơm PCCC
Một cụm bơm cứu hỏa tiêu chuẩn bắt buộc phải có 3 máy bơm và được điều khiển bởi 3 công tắc áp suất độc lập. Nguyên tắc vận hành là áp suất tụt đến đâu, bơm tương ứng chạy đến đó. Giả sử hệ thống thiết kế duy trì áp suất tĩnh ở mức 8 bar:
| Loại Máy Bơm | Ngưỡng Khởi Động (Cut-in) | Ngưỡng Ngắt (Cut-out) | Nhiệm vụ chính |
| Bơm Bù Áp (Jockey Pump) | Tụt xuống 7 bar | Đạt 8 bar | Bù lại lượng nước rò rỉ tự nhiên trên đường ống. |
| Bơm Điện Chính (Main Pump) | Tụt xuống 6 bar | Không tự ngắt (Phải tắt tay) | Phun nước chữa cháy chính thức khi vỡ đầu Sprinkler. |
| Bơm Diesel (Dự phòng) | Tụt xuống 5 bar | Không tự ngắt (Phải tắt tay) | Chạy dự phòng khi mất điện lưới hoặc bơm điện hỏng. |
Lưu ý sinh tử: Theo tiêu chuẩn PCCC hiện hành, máy bơm chữa cháy chính và bơm Diesel một khi đã khởi động thì không được phép tự động ngắt qua công tắc áp suất. Tín hiệu từ công tắc lúc này chỉ dùng để kích hoạt chạy. Việc tắt bơm phải được thực hiện bằng nút nhấn thủ công trên tủ điện sau khi đám cháy đã được dập tắt hoàn toàn.
2. Công Cụ Quy Đổi Đơn Vị Áp Suất PCCC (Bar – Psi – MPa)
Trên thực tế công trường, đồng hồ áp lực trên ống tủ có thể dùng đơn vị Bar, nhưng bản vẽ thiết kế của chủ đầu tư nước ngoài lại dùng Psi, hoặc cảm biến áp suất dùng MPa. Để tránh sai số sinh tử khi hiệu chuẩn, Vật Tư Gia Hưng cung cấp công cụ chuyển đổi nhanh ngay dưới đây:
BỘ QUY ĐỔI ÁP SUẤT PCCC
Nhập thông số vào bất kỳ ô nào để quy đổi tự động
Hướng dẫn sử dụng Tool: Nhập thông số áp suất từ bản vẽ vào ô tương ứng, hệ thống sẽ tự động nhảy kết quả chính xác đến 2 chữ số thập phân cho các đơn vị còn lại.
3. Quy Trình Cài Đặt Và Hiệu Chuẩn Thực Tế Trên Thiết Bị
Dưới đây là các bước thao tác trực tiếp trên công tắc áp suất (Ví dụ trên dòng Danfoss KP36 có dải đo 2 – 14 bar).
1.Xác định thông số Range và Differential:
Chỉ số Range luôn là áp suất cao nhất (Ngưỡng ngắt).
Thông số khởi động và ngắt được tính bằng công thức cơ bản: Áp suất chạy (Cut-in) = Áp suất ngắt (Range) – Độ chênh áp (Differential). Xác định rõ hai con số này dựa vào thiết kế trước khi vặn vít.
2.Cài đặt ngưỡng ngắt (Range) trên vít chính:
Sử dụng tua vít xoay trục vít chính (thường nằm bên trái, có lò xo lớn). Quan sát kim chỉ thị trên thanh chia vạch. Xoay cho đến khi kim chỉ đúng ngưỡng áp suất mà bạn muốn bơm dừng lại (Ví dụ: 8 bar cho bơm bù áp).
3.Cài đặt độ chênh áp (Diff) trên vít phụ:
Sử dụng tua vít xoay trục vít phụ (thường nằm bên phải, lò xo nhỏ hơn). Nếu bạn muốn bơm bù chạy lại ở 7 bar, bạn phải lấy 8 bar (Range) trừ đi 7 bar = 1 bar. Vậy bạn sẽ vặn kim chênh áp về mức 1 bar.
4.Xả nước và kiểm tra qua đồng hồ cơ:
Bắt buộc phải có đồng hồ áp lực cơ học trên đường ống để đối chiếu.
Thanh chia vạch trên công tắc áp suất chỉ mang tính chất tương đối (sai số có thể lên đến 0.5 bar). Mở van xả thử nước từ từ để áp suất tụt dần. Mắt nhìn đồng hồ cơ trên ống xem kim rớt xuống đúng 7 bar thì tủ điện có đá contactor gọi bơm chạy không. Khi đóng van xả, áp lên 8 bar bơm có tự ngắt không.
5.Tinh chỉnh tinh (Fine-tuning) và niêm phong:
Nếu thực tế bơm chạy ở 6.8 bar thay vì 7 bar, hãy nhích nhẹ vít Diff xuống một chút xíu. Lặp lại việc xả nước đến khi đạt con số hoàn hảo. Cuối cùng, sử dụng keo niêm phong hoặc dây kẹp chì để khóa mặt nắp bảo vệ, ngăn chặn người không có chuyên môn tự ý can thiệp.
4. Những Sai Lầm Báo Hại Khi Đấu Nối Điện Cụm Bơm PCCC
Việc vặn cơ học đã xong, nhưng nếu đấu sai tiếp điểm điện, mọi công sức đều vô nghĩa. Công tắc áp suất có 3 chân đấu nối: Chân số 1 (Line/Chung), Chân số 2 (NC – Thường đóng), Chân số 4 (NO – Thường mở).
- Tuyệt đối không đấu nhầm chân 2 và 4: Khi áp suất tụt (đạt ngưỡng chạy), tiếp điểm 1 sẽ đá sang 4. Do đó, dây tín hiệu kích hoạt Contactor bơm phải được đấu vào chân 1 và chân 4.
- Hiện tượng bơm nhấp nháy liên tục (Water Hammer): Xảy ra khi bạn cài đặt độ chênh áp (Diff) quá nhỏ (dưới 0.5 bar). Áp suất vừa tụt bơm đã chạy, vừa chạy lên bơm đã ngắt, gây ra hiện tượng búa nước phá vỡ rắc co và van 1 chiều. Phải nới rộng Diff ra ít nhất 1.0 đến 1.5 bar.
5. Kết Luận
Việc hiệu chuẩn công tắc áp suất PCCC không phải là công việc có thể làm “áng chừng”. Mọi thông số cần được đối chiếu chéo giữa bản vẽ kỹ thuật, vạch chia trên rơ le và thực tế hiển thị trên đồng hồ đo áp suất cơ học.
Để đảm bảo an toàn tuyệt đối cho hệ thống, các nhà thầu nên ưu tiên sử dụng các dòng công tắc áp suất chính hãng, đã qua kiểm định từ các thương hiệu như Danfoss hoặc Saginomiya. Nếu cần tư vấn mua vật tư ngành nước chuyên dụng cho hệ cứu hỏa hoặc cần hỗ trợ kỹ thuật cài đặt tủ điện, hãy liên hệ ngay với Vật Tư Gia Hưng.
