Tác giả: Kỹ sư Phan Phương – Chuyên gia tại Vật Tư Gia Hưng
Trong các hệ thống cơ điện (MEP), thiết bị cảm biến lưu lượng có rất nhiều chủng loại như kiểu piston, kiểu nhiệt, kiểu siêu âm… Tuy nhiên, dòng thiết bị phổ biến, bền bỉ và tối ưu chi phí nhất chính là công tắc dòng chảy kiểu lá cản (Paddle-type Flow Switch).
Dưới góc độ học thuật, thiết bị này là một ứng dụng tuyệt vời của cơ học lưu chất và kỹ thuật điện cơ. Bài viết này của Kỹ sư Phan Phương từ Vật Tư Gia Hưng sẽ mổ xẻ chi tiết nguyên lý hoạt động bằng các phương trình vật lý cơ bản, đi kèm hình ảnh động (GIF) trực quan giúp bạn nắm bắt bản chất vấn đề ngay lập tức.
1. Cấu Tạo Cơ Bản Của Công Tắc Dòng Chảy Kiểu Lá Cản
Một thiết bị Flow Switch kiểu Paddle tiêu chuẩn bao gồm 3 cụm chi tiết chính:
- Cụm cảm biến cơ học: Bao gồm lá cản (Paddle/Blade) làm từ thép không gỉ (Inox 304/316) được ngúng trực tiếp vào trong dòng môi chất. Lá cản này được gắn vào một trục đòn bẩy.
- Cụm đối trọng và lò xo: Một lò xo đàn hồi (Spring) có thể điều chỉnh được lực nén thông qua vít vặn. Lò xo này có tác dụng giữ lá cản ở vị trí ban đầu (khi không có dòng chảy).
- Cụm tiếp điểm điện (Microswitch): Công tắc hành trình thu nhỏ, thường gồm 3 chân COM, NO (Thường mở) và NC (Thường đóng).
2.Phân Tích Học Thuật: Nguyên Lý Cơ Học Lưu Chất
Khi chất lỏng (nước) chảy qua đường ống, nó mang theo động năng. Khi dòng chất lỏng này va chạm vào tiết diện của lá cản, nó tạo ra một lực cản thủy động lực học (Drag force).
Lực tác dụng lên lá cản được tính toán dựa trên phương trình lực cản cơ bản trong thủy động lực học:
FD = ½ ρ v2 CD A
Trong đó:
- FD: Lực cản của dòng chảy tác dụng lên lá van (N).
- ρ (Rho): Khối lượng riêng của chất lỏng (ví dụ nước là xấp xỉ 1000 kg/m³).
- v: Vận tốc dòng chảy của chất lỏng (m/s).
- CD: Hệ số cản, phụ thuộc vào hình dáng bề mặt lá van.
- A: Diện tích bề mặt chắn dòng của lá van (m²).
Quá trình chuyển đổi trạng thái diễn ra như sau:
- Trạng thái tĩnh (Không có nước): Vận tốc v = 0 ⇒ FD = 0. Lực đẩy của lò xo lớn hơn lực cản, giữ đòn bẩy ở vị trí cân bằng. Tiếp điểm điện ở trạng thái mặc định (COM nối NC).
- Trạng thái động (Có dòng chảy): Khi hệ thống bơm hoạt động, vận tốc v tăng lên. Lực FD tỷ lệ thuận với bình phương vận tốc (v2). Khi lực FD đủ lớn để thắng được lực đàn hồi của lò xo giữ đòn bẩy, nó sẽ đẩy lá cản cong đi theo chiều dòng nước.
- Tác động điện: Sự dịch chuyển của đòn bẩy cơ học sẽ kích hoạt chốt nhấn của Microswitch, làm đảo chiều trạng thái tiếp điểm (COM ngắt khỏi NC và nối sang NO), từ đó gửi tín hiệu về tủ điều khiển trung tâm.

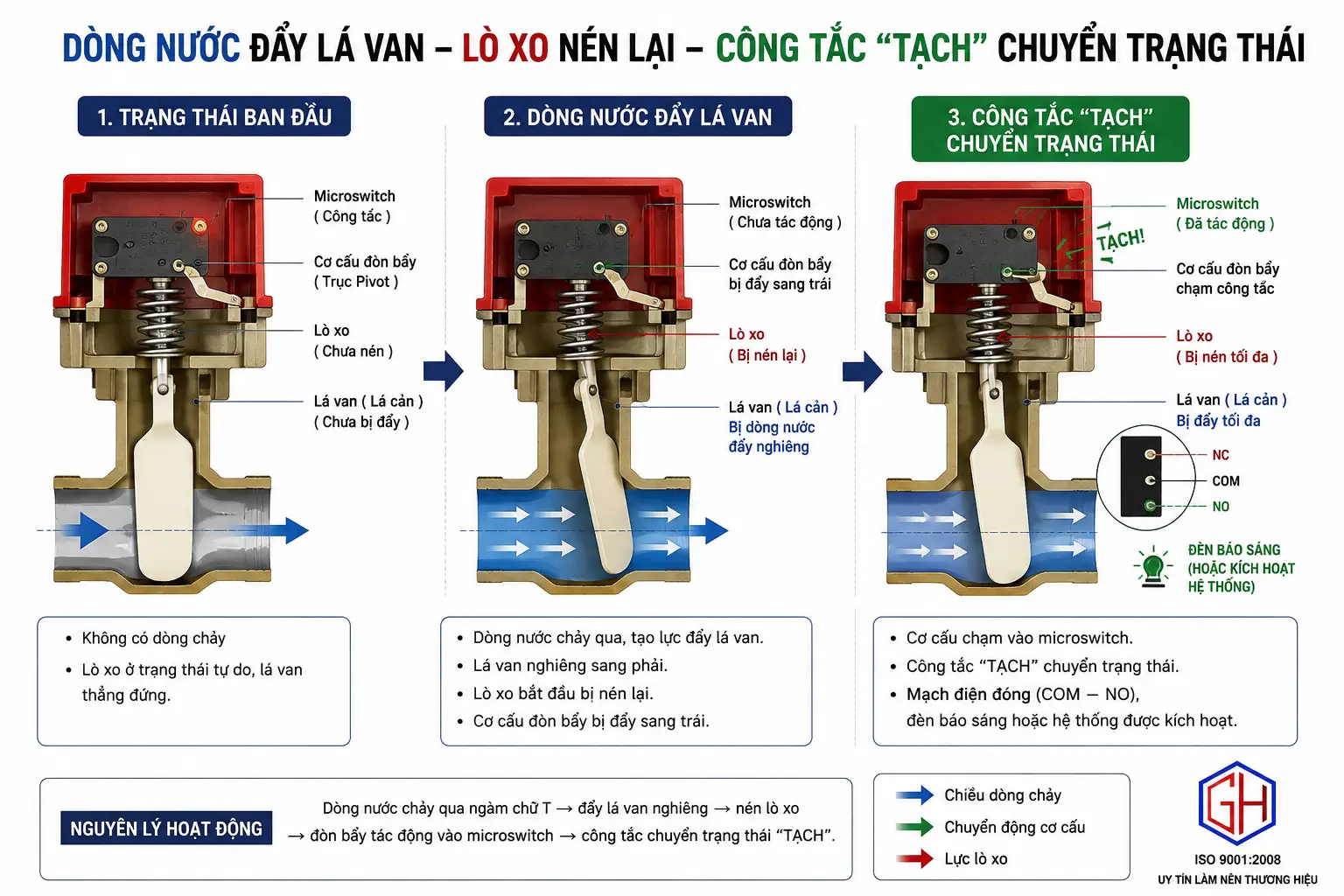

3. [Giải Phẫu Ảnh Động] Minh Họa Chiều Dòng Chảy Và Trạng Thái Tiếp Điểm
Để dễ hình dung nhất quá trình cơ – điện này, mời các bạn quan sát ảnh mô phỏng dưới đây:
Phân tích từ ảnh động:
- Mũi tên màu xanh: Thể hiện chiều dòng chảy của môi chất đi qua ngàm ống chữ T.
- Sự di chuyển của lá cản: Bạn có thể thấy lá cản bị đẩy nghiêng đi một góc so với phương thẳng đứng ban đầu.
- Trục đòn bẩy (Pivot): Đóng vai trò như một đòn bẩy cơ học. Khi nửa dưới (lá cản) bị đẩy sang phải, nửa trên (khối nhựa tác động microswitch) sẽ bị đẩy sang trái.
- Tiếp điểm nảy (Click): Chính tại khoảnh khắc cơ cấu chạm vào chốt microswitch, dòng điện được dẫn qua cặp chân COM-NO, thắp sáng đèn báo (hoặc kích hoạt hệ thống điều khiển).
4. Ứng Dụng Của Công Tắc Dòng Chảy Kiểu Paddle Trong Thực Tế
Với cơ chế hoạt động đơn giản, thuần cơ học và độ tin cậy cao, công tắc dòng chảy kiểu lá cản được ứng dụng rộng rãi trong:
- Bảo vệ bơm Chiller / HVAC: Ngăn chặn tình trạng máy bơm nước lạnh hoặc bơm giải nhiệt chạy không tải (chạy khô), gây cháy phớt cơ khí.
- Hệ thống PCCC Sprinkler: Dùng để nhận biết dòng nước đang di chuyển trong nhánh ống chữa cháy khi có đầu phun nổ, từ đó kích hoạt chuông báo động khu vực.
- Hệ thống gia nhiệt (Boiler/Heater): Đảm bảo lò hơi hoặc thanh gia nhiệt điện trở chỉ được cấp điện khi có dòng nước luân chuyển, ngăn ngừa hiện tượng sôi cục bộ gây nổ thiết bị.
- Xử lý nước thải & Nước sinh hoạt: Giám sát lưu lượng tại các đường ống xả hoặc ống cấp nước trung tâm.
5. Tổng Kết
Hiểu rõ nguyên lý hoạt động dưới góc độ học thuật (FD = ½ ρ v2 CD A) giúp các kỹ sư có cái nhìn sâu sắc hơn trong việc căn chỉnh lực nén lò xo (vít điều chỉnh nhạy) cho phù hợp với từng vận tốc dòng chảy thực tế.
Tại Vật Tư Gia Hưng, chúng tôi phân phối đa dạng các dòng công tắc dòng chảy kiểu lá cản từ các thương hiệu uy tín (Danfoss, Autosigma, Potter…) với đầy đủ dải kích thước lá cản (từ ống DN25 đến DN200). Nếu bạn cần tư vấn giải pháp kỹ thuật, hãy liên hệ với chúng tôi để được hỗ trợ tốt nhất.
