Tác giả: Kỹ sư Phan Phương – Chuyên gia MEP tại Vật Tư Gia Hưng
Quy trình bảo trì và kiểm tra định kỳ công tắc dòng chảy (Flow Switch) bao gồm 4 bước bắt buộc: (1) Cô lập trạm bơm và xả cạn áp suất đường ống; (2) Tháo thiết bị, dùng dung dịch chuyên dụng vệ sinh cặn canxi trên lá cản (paddle) và trục đòn bẩy; (3) Dùng đồng hồ VOM đo điện trở thông mạch cặp tiếp điểm COM-NO để xác định độ nhạy của microswitch; (4) Quấn băng tan mới, lắp đặt lại đúng chiều dòng chảy và mở van xả thử để nghiệm thu tín hiệu liên động về tủ trung tâm.
Trong công tác quản lý vận hành (O&M) tại các trạm bơm PCCC hay cụm bơm nước lạnh Chiller, công tắc dòng chảy thường bị bỏ quên cho đến khi sự cố cháy phớt bơm xảy ra. Một thiết bị giá trị nhỏ nhưng gánh vác trọng trách bảo vệ khối tài sản khổng lồ.
Với kinh nghiệm nhiều năm trực tiếp xử lý sự cố MEP, tôi sẽ hướng dẫn chi tiết quy trình bảo trì chuyên sâu, bám sát thực tế công trường để anh em kỹ thuật viên có thể áp dụng ngay lập tức.
1. Tần Suất Kiểm Tra Định Kỳ Khuyến Nghị
- Kiểm tra vận hành (Không tháo dỡ): Tối thiểu 3 tháng/lần (Theo TCVN 3890:2023 đối với hệ thống PCCC). Thực hiện bằng cách mở van xả thử cuối tuyến và bấm giờ tín hiệu báo về tủ.
- Bảo trì chuyên sâu (Tháo dỡ, vệ sinh): Tối thiểu 6 tháng – 1 năm/lần. Tần suất này có thể rút ngắn nếu chất lượng nước kém (nhiều phù sa, cặn vôi, hoặc hệ thống nước giải nhiệt hở).

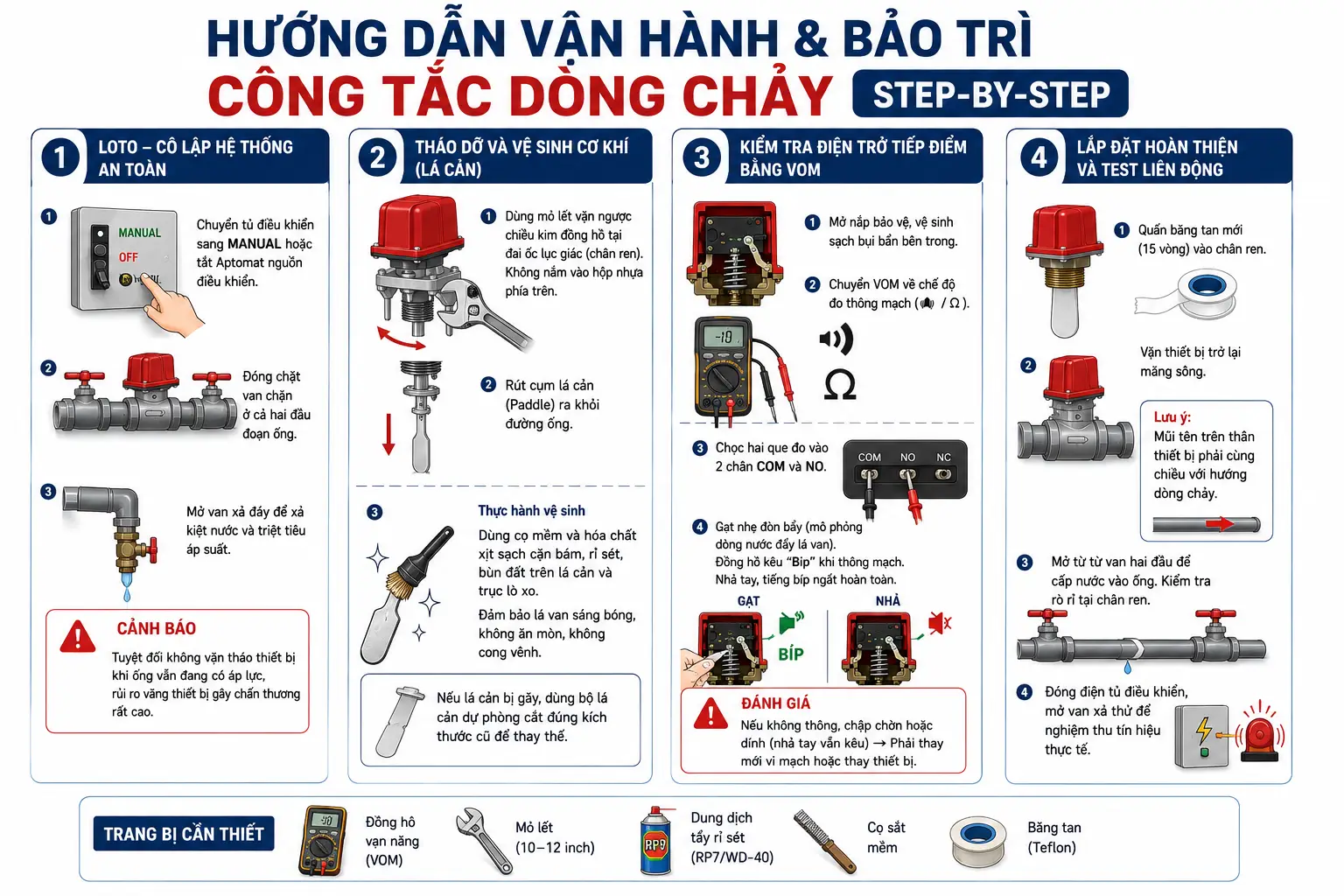

2. Hướng Dẫn Vận Hành & Bảo Trì Chuyên Sâu (Step-by-Step)
Trước khi bắt đầu, kỹ thuật viên cần trang bị: Đồng hồ vạn năng (VOM), mỏ lết (10-12 inch), dung dịch tẩy rỉ sét (RP7/WD-40), cọ sắt mềm và băng tan (Teflon).
Bước 1: LOTO (Lockout/Tagout) – Cô lập hệ thống an toàn
- Chuyển chế độ hoạt động của tủ điều khiển trạm bơm sang MANUAL hoặc tắt hoàn toàn Aptomat nguồn điều khiển.
- Đóng chặt van chặn (van bướm/van cổng) ở cả hai đầu đoạn ống có lắp công tắc dòng chảy.
- Mở van xả đáy (Drain valve) để xả kiệt nước và triệt tiêu hoàn toàn áp suất trong đoạn ống. Cảnh báo: Tuyệt đối không vặn tháo thiết bị khi ống vẫn đang có áp lực, rủi ro văng thiết bị gây chấn thương rất cao.
Bước 2: Tháo dỡ và vệ sinh cơ khí (Lá cản)
- Dùng mỏ lết ngậm vào phần đai ốc lục giác bằng đồng ở chân ren thiết bị, vặn ngược chiều kim đồng hồ. Không dùng tay nắm vặn phần hộp nhựa phía trên.
- Rút cẩn thận cụm lá cản (Paddle) ra khỏi đường ống.
- Thực hành vệ sinh: Dùng cọ mềm và hóa chất xịt sạch các mảng bám canxi, bùn đất trên bề mặt lá cản và quanh khu vực trục lò xo đàn hồi. Đảm bảo lá van sáng bóng, không bị ăn mòn thủng lỗ hay cong vênh. Nếu lá cản bị gãy, phải dùng bộ lá cản dự phòng cắt đúng kích thước cũ để thay thế.
Bước 3: Kiểm tra điện trở tiếp điểm bằng VOM
Môi trường trạm bơm luôn ẩm ướt, do đó tiếp điểm điện bên trong (Microswitch) rất dễ bị oxy hóa gây chập chờn.
- Mở nắp bảo vệ bằng nhựa. Vệ sinh sạch bụi bẩn hoặc mạng nhện bên trong.
- Chuyển đồng hồ VOM về chế độ đo thông mạch (biểu tượng tiếng bíp / Điện trở).
- Chọc hai que đo vào 2 chân tiếp điểm đang sử dụng (Thường là COM và NO).
- Dùng ngón tay gạt nhẹ đòn bẩy cơ học (mô phỏng dòng nước đẩy lá van). Đồng hồ phải kêu “Bíp” báo thông mạch ngay lập tức. Khi nhả tay, tiếng bíp phải ngắt hoàn toàn.
- Đánh giá: Nếu tiếp điểm không thông, thông chập chờn, hoặc bị dính (nhả tay vẫn kêu), bạn bắt buộc phải thay mới cụm vi mạch điện hoặc thay toàn bộ thiết bị để đảm bảo an toàn.
Bước 4: Lắp đặt hoàn thiện và Test liên động
- Bóc sạch lớp băng tan cũ ở chân ren, quấn lớp băng tan mới (khoảng 15 vòng).
- Vặn thiết bị trở lại măng sông. Lưu ý cốt tử: Mũi tên định hướng trên thân thiết bị phải nằm song song và cùng chiều với hướng dòng chảy của máy bơm.
- Mở từ từ van hai chặn 2 đầu để cấp nước vào ống. Kiểm tra rò rỉ tại chân ren.
- Đóng điện tủ điều khiển, tiến hành mở van xả thử để nghiệm thu tín hiệu thực tế.
3. Checklist Nhanh Dành Cho Nhân Viên Bảo Trì
| STT | Hạng mục kiểm tra & Bảo dưỡng | Đạt | Không Đạt |
|---|---|---|---|
| 1 | Lá cản (Paddle) không bị cong vênh, đã được vệ sinh sạch cặn bám. | ||
| 2 | Cơ cấu đòn bẩy và lò xo nén hoạt động trơn tru, không kẹt rít. | ||
| 3 | Đo thông mạch tiếp điểm COM-NO bằng VOM phản hồi tức thời. | ||
| 4 | Lắp đặt đúng chiều mũi tên hướng nước, không rò rỉ tại chân ren. | ||
| 5 | Test tín hiệu liên động về tủ trung tâm hoạt động chuẩn xác (< 90s). |
4. Tổng Kết
Bảo trì định kỳ không chỉ là quy định bắt buộc mà còn là “tấm khiên” bảo vệ cho toàn bộ hệ thống trạm bơm của dự án. Một thiết bị công tắc dòng chảy hoạt động chuẩn xác sẽ ngăn chặn hoàn toàn nguy cơ chạy khô gây hỏng hóc nghiêm trọng.
Nếu trong quá trình kiểm tra, thiết bị của dự án đã xuống cấp và cần vật tư thay thế, hãy liên hệ với Vật Tư Gia Hưng. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ tư vấn và cung cấp các dòng sản phẩm chính hãng, đạt chuẩn kiểm định với mức chiết khấu tốt nhất.
