Trong các hệ thống HVAC (Heating, Ventilation, and Air Conditioning) quy mô dự án, việc bảo vệ cụm bơm nước lạnh (Chilled Water Pump) hoặc bơm nước giải nhiệt khỏi tình trạng chạy không tải (chạy khô) là yêu cầu sống còn. Thiếu nước, phớt bơm sẽ cháy chỉ trong vài phút. Giải pháp kỹ thuật triệt để nhất chính là áp dụng đúng sơ đồ lắp đặt công tắc dòng chảy (Flow Switch).
Bài viết này, tôi – Kỹ sư Phan Phương từ Vật Tư Gia Hưng – sẽ phân tích chi tiết bản vẽ cơ khí, sơ đồ đấu nối điện và cung cấp nguyên tắc thi công chuẩn xác nhất. Đặc biệt, ở cuối bài có đính kèm link tải bản vẽ CAD/PDF miễn phí để anh em kỹ sư áp dụng ngay vào hồ sơ thi công (Shop Drawing).
1. Tại sao sơ đồ lắp đặt công tắc dòng chảy lại quan trọng trong HVAC?
Công tắc dòng chảy (Water Flow Switch) hoạt động như một “người gác cổng”. Khi có dòng nước chảy qua đường ống với áp lực đủ lớn, lá van (paddle) sẽ bị đẩy, tác động lên vi mạch (microswitch) để chuyển đổi trạng thái tiếp điểm (từ Thường mở NO sang Đóng, hoặc ngược lại).
Nếu lắp đặt sai sơ đồ cơ khí hoặc đấu nối nhầm mạch điện:
- Báo giả (False Alarm): Bơm đang chạy nhưng thiết bị báo không có nước, khiến hệ thống Chiller ngắt đột ngột.
- Không báo ngắt (Bơm chạy khô): Bầu bơm không có nước nhưng thiết bị vẫn báo có dòng chảy (do kẹt lá van, lắp sai vị trí), dẫn đến cháy động cơ bơm, hỏng phớt cơ khí.
Do đó, việc tuân thủ nghiêm ngặt sơ đồ tiêu chuẩn là điều kiện bắt buộc trong nghiệm thu MEP.
2. Nguyên tắc “Vàng” về vị trí trong sơ đồ cơ khí (Quy tắc 5D – 3D)
Trước khi cầm kìm và búa, bạn cần nhìn vào bản vẽ đường ống. Vị trí khoét lỗ hàn khế (gắn măng sông) trên ống thép để lắp Flow Switch phải tuân thủ Quy luật Dòng chảy tầng (Laminar Flow).
- Khoảng cách phía trước (Upstream): Vị trí lắp đặt phải cách xa các thiết bị gây nhiễu loạn dòng chảy (van, co, tê, bầu giảm, nhánh rẽ, bơm) một khoảng ít nhất bằng 5 lần đường kính ống (5D).
- Khoảng cách phía sau (Downstream): Cách các phụ kiện cản trở dòng chảy ít nhất 3 lần đường kính ống (3D).
(Ví dụ: Ống dẫn nước của bạn là DN100. Khoảng cách ống thẳng phía trước Flow switch tối thiểu là 5 x 100 = 500mm. Phía sau là 3 x 100 = 300mm).
Lưu ý hướng lắp đặt:
- Nên lắp trên đường ống ngang. Nếu lắp trên ống đứng, dòng chảy bắt buộc phải có chiều từ dưới lên trên.
- Không lắp ở vị trí bẫy khí (đỉnh cao nhất của đường ống cong) hoặc đáy ống (nơi cặn bẩn tích tụ làm kẹt lá van).
3. Phân tích Sơ đồ lắp đặt công tắc dòng chảy hệ thống bơm HVAC
Một bản vẽ thi công hoàn chỉnh cho công tắc dòng chảy bao gồm 2 phần: Cơ khí (Gắn lên ống) và Điện (Đấu nối tủ điều khiển).
3.1. Sơ đồ cơ khí (Mechanical Installation)
- Cắt lá van (Paddle) phù hợp: Đa số các dòng Flow Switch đều đi kèm nhiều kích cỡ lá van. Cần chọn hoặc cắt lá van sao cho chiều dài của nó bằng 1/2 đến 2/3 đường kính bên trong của ống nhánh. Tránh để lá van cạ vào thành ống đối diện.
- Định hướng mũi tên: Trên thân công tắc dòng chảy luôn có một mũi tên. Mũi tên này bắt buộc phải cùng chiều với chiều dòng nước chảy trong hệ thống bơm HVAC.
- Kỹ thuật vặn ren: Sử dụng băng tan (Teflon) quấn quanh chân ren. Dùng cờ lê vặn vào khớp măng sông, tuyệt đối không cầm nắp hộp nhựa của công tắc để vặn (sẽ làm vỡ vỏ bảo vệ và hỏng cụm tiếp điểm bên trong).
3.2. Sơ đồ đấu nối điện (Electrical Wiring)
Bên trong hộp đấu nối thường có 3 chân tiếp điểm (Microswitch dạng SPDT):
-
COM (Common): Chân chung.
-
NO (Normally Open): Tiếp điểm thường mở. Khi không có dòng chảy, mạch hở. Khi có dòng chảy, mạch đóng.
-
NC (Normally Closed): Tiếp điểm thường đóng. Khi không có dòng chảy, mạch đóng. Khi có dòng chảy, mạch hở.
Cách đấu mạch bảo vệ bơm Chiller / HVAC:
-
Mục đích: Khi bơm chạy, có nước thì hệ thống duy trì. Mất nước -> ngắt bơm hoặc báo động về tủ PLC/BMS.
-
Cách đấu: Ta sử dụng cặp tiếp điểm COM và NO.
-
Nguyên lý: Nối tiếp điểm COM-NO này nối tiếp với cuộn coil của Contactor điều khiển bơm, hoặc đưa tín hiệu (Digital Input) về bộ điều khiển trung tâm (DDC/PLC). Khi không có nước, tiếp điểm NO mở ra, ngắt mạch điều khiển, bơm lập tức dừng lại, còi/đèn báo lỗi “No Water Flow” sáng lên.
4. [TẢI MIỄN PHÍ] Bản Vẽ CAD/PDF Sơ Đồ Lắp Đặt Công Tắc Dòng Chảy
Để hỗ trợ anh em kỹ sư phòng thiết kế (Design) và giám sát hiện trường thi công nhanh chóng, Vật Tư Gia Hưng đã số hóa sơ đồ tiêu chuẩn thành file CAD (.dwg) và PDF. Bản vẽ bao gồm:
-
Mặt cắt chi tiết lắp đặt măng sông.
-
Khoảng cách 5D-3D tiêu chuẩn.
-

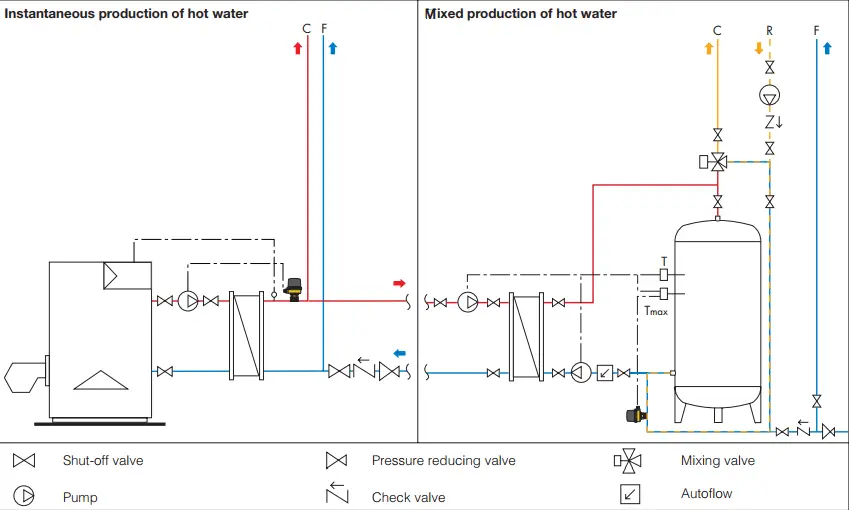

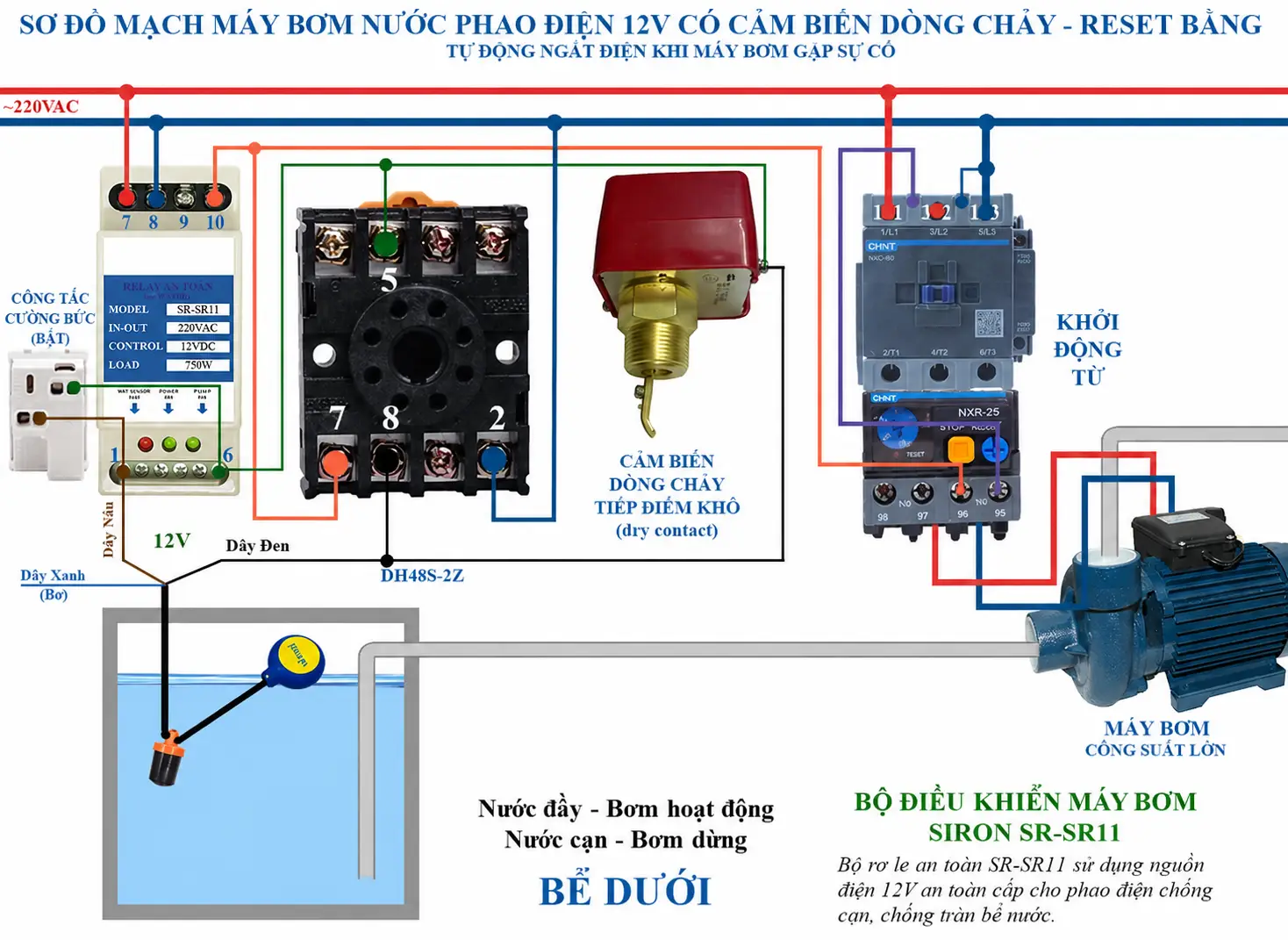

Sơ đồ nguyên lý đấu dây về tủ điện.
📥 [Nhấn vào đây để tải về File PDF hướng dẫn chi tiết]
5. 3 Sai lầm “chết người” thường gặp khi thi công
Dù đã có sơ đồ, nhưng trong quá trình thi công thực tế tại các dự án, Kỹ sư Phan Phương vẫn thường xuyên gặp các lỗi sau:
- Lắp sai hướng mũi tên: Lỗi sơ đẳng nhưng cực kỳ phổ biến. Nước chảy ngược chiều mũi tên sẽ uốn cong, thậm chí làm gãy lá van, gây kẹt kẹt cản trở dòng chảy.
- Cắt lá van quá dài: Lá van chạm vào đáy ống. Khi hệ thống bơm hoạt động, áp lực nước ép lá van cọ sát vào thành ống gây kẹt, dẫn đến tiếp điểm bị giữ nguyên trạng thái Đóng (dù nước đã ngừng chảy). Bơm có nguy cơ cháy nếu chạy khan.
- Lắp quá gần cút vuông (Co 90 độ): Bỏ qua quy tắc 5D-3D. Dòng nước tại vị trí co khuỷu bị xoáy (Turbulent flow), làm lá van rung lắc liên tục. Điều này khiến tiếp điểm đóng ngắt liên tục (chập chờn), hệ thống điều khiển trung tâm nhận tín hiệu sai, gây hỏng contactor hoặc thiết bị điều khiển.
6. Tổng kết
Việc hiểu và áp dụng đúng sơ đồ lắp đặt công tắc dòng chảy không chỉ là tuân thủ tiêu chuẩn kỹ thuật, mà còn là trách nhiệm bảo vệ khối tài sản khổng lồ của hệ thống HVAC (cụm máy nén Chiller, hệ thống bơm trung tâm). Hãy luôn nhớ quy tắc 5D-3D về vị trí và đấu đúng cặp tiếp điểm COM-NO để bảo vệ chống chạy khô.
Nếu dự án của bạn đang cần tư vấn sâu hơn về thiết kế, chọn mẫu mã (Danfoss, Potter, Autosigma…) hay cần báo giá sỉ thiết bị vật tư cơ điện, hãy liên hệ ngay với Vật Tư Gia Hưng. Đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ.
