Quy trình bảo trì công tắc dòng chảy (Flow Switch) trạm bơm bao gồm 4 bước cốt lõi: (1) Cô lập hệ thống bơm và xả áp đường ống; (2) Tháo dỡ thiết bị, dùng dung dịch chuyên dụng vệ sinh cặn canxi và rỉ sét bám trên lá cản (paddle); (3) Dùng đồng hồ VOM đo điện trở thông mạch của cặp tiếp điểm COM-NO/NC để phát hiện chập chờn; (4) Lắp đặt lại, thay mới băng tan (teflon) và mở van xả thử (Test valve) để nghiệm thu tín hiệu báo về tủ điều khiển trong giới hạn 90 giây.
Tác giả: Kỹ sư Phan Phương – Chuyên gia MEP tại Vật Tư Gia Hưng
Trong suốt hơn 10 năm trực tiếp giám sát và vận hành các trạm bơm PCCC, cụm bơm Chiller tại các tòa nhà cao tầng, tôi nhận thấy một sự thật đáng báo động: Khối tài sản hàng tỷ đồng (hệ thống máy nén, phớt bơm) lại thường xuyên bị đe dọa chỉ vì sự chủ quan không bảo dưỡng một thiết bị nhỏ bé giá vài trăm ngàn – Công tắc dòng chảy.
Lá cản bị kẹt do bùn đất, tiếp điểm điện bị oxy hóa do môi trường ẩm thấp tại phòng bơm (Pump room) là những “căn bệnh” phổ biến nhất. Dưới đây là hướng dẫn mang tính thực chiến, chuẩn kỹ thuật để các nhân viên kỹ thuật bảo trì (Maintenance Technician) áp dụng ngay.
1. Tần Suất Kiểm Tra Định Kỳ Khuyến Cáo
Theo kinh nghiệm thực tế và tiêu chuẩn TCVN 3890:2023, việc kiểm tra cần được chia làm 2 cấp độ:
- Kiểm tra ngoại quan & Test liên động (Không tháo thiết bị): Tối thiểu 3 tháng / 1 lần.
- Bảo trì chuyên sâu (Tháo rời khỏi đường ống, vệ sinh cơ khí, đo điện): Tối thiểu 6 tháng đến 1 năm / 1 lần, tùy thuộc vào chất lượng nước lưu thông (nước cứng, nước tuần hoàn hở sẽ sinh cặn nhanh hơn).
2. Chuẩn Bị Dụng Cụ (Toolbox)
Trước khi bước vào trạm bơm, anh em kỹ thuật cần chuẩn bị:
- Đồng hồ vạn năng (VOM Meter) để đo thông mạch và điện trở.
- Cờ lê mỏ lết (Size phù hợp với chân ren, thường là mỏ lết 10-12 inch).
- Dung dịch tẩy rỉ sét / làm sạch tiếp điểm (RP7, WD-40, hoặc dung dịch tẩy canxi nhẹ).
- Băng tan (Teflon tape), cọ sắt mềm, khăn lau sạch.

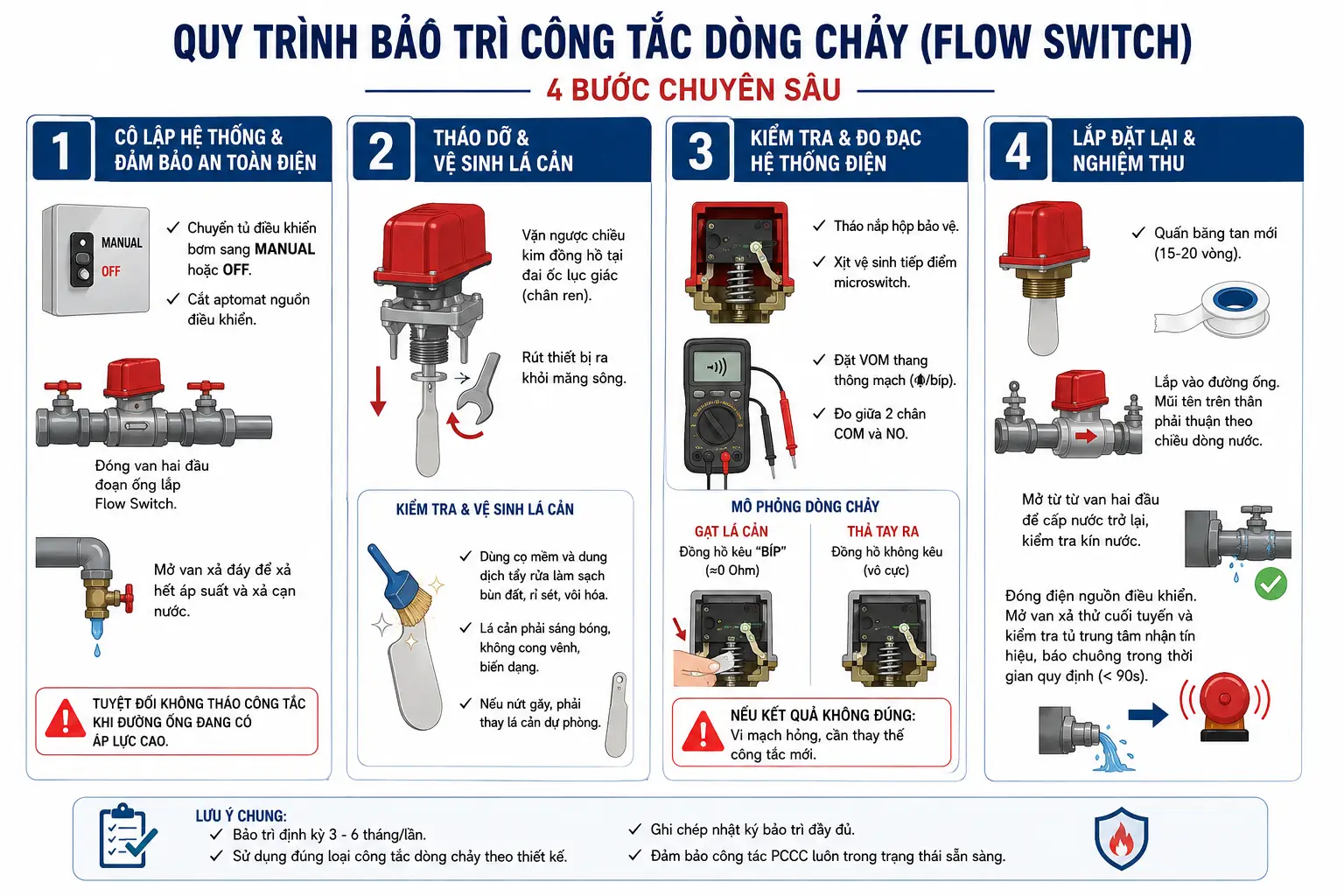

3. Các Bước Bảo Trì Chuyên Sâu (How-To Guide)
Bước 1: Cô Lập Hệ Thống & Đảm Bảo An Toàn Điện (LOTO)
- Chuyển tủ điều khiển bơm sang chế độ MANUAL (Bằng tay) hoặc OFF. Cắt aptomat cấp nguồn điều khiển cho mạch công tắc dòng chảy. Tránh tình trạng bơm chạy đột ngột.
- Đóng van bướm/van cổng ở hai đầu đoạn ống lắp Flow Switch.
- Mở van xả đáy (Drain valve) để xả hết áp suất và xả cạn nước trong đoạn ống bị cô lập. Tuyệt đối không tháo công tắc khi đường ống đang có áp lực cao.
Bước 2: Tháo Dỡ & Vệ Sinh Lá Cản (Paddle)
- Dùng mỏ lết vặn ngược chiều kim đồng hồ ngay tại phần đai ốc lục giác (chân ren). Không cầm vào hộp nhựa phía trên để vặn xoắn.
- Rút thiết bị ra khỏi măng sông.
- Kiểm tra lá cản: Sử dụng cọ mềm và dung dịch tẩy rửa để đánh bay bùn đất, rỉ sét hoặc vôi hóa canxi bám trên lá cản và trục lò xo. Lá cản phải sáng bóng và không bị cong vênh, biến dạng. Nếu lá cản có dấu hiệu nứt gãy, phải thay thế ngay lá cản dự phòng.
Bước 3: Kiểm Tra & Đo Đạc Hệ Thống Điện (Microswitch)
Đây là khâu quan trọng nhất để đánh giá “sức khỏe” của thiết bị.
- Tháo nắp hộp bảo vệ. Dùng bình xịt vệ sinh tiếp điểm xịt nhẹ vào khu vực microswitch để làm sạch bụi bẩn, hơi ẩm.
- Bật đồng hồ VOM về thang đo thông mạch (ký hiệu tiếng bíp).
- Chọc 2 que đo vào 2 chân COM và NO.
- Mô phỏng dòng chảy: Dùng tay gạt nhẹ lá cản. Đồng hồ phải kêu “Bíp” (điện trở xấp xỉ 0 Ohm). Khi thả tay ra, lò xo đàn hồi đẩy lá cản về vị trí cũ, đồng hồ ngừng kêu (vô cực). Nếu gạt mà không kêu, hoặc tiếng bíp chập chờn, hoặc nhả tay mà vẫn bíp (bị dính tiếp điểm) -> Vi mạch đã hỏng, cần thay thế công tắc mới.
Bước 4: Lắp Đặt Lại & Nghiệm Thu
- Vệ sinh sạch lớp băng tan cũ trên chân ren. Quấn lớp băng tan mới (khoảng 15-20 vòng).
- Lắp thiết bị vào đường ống. Lưu ý mũi tên trên thân phải luôn thuận theo chiều dòng nước.
- Mở từ từ van hai đầu để cấp nước trở lại, kiểm tra độ kín nước tại vị trí chân ren.
- Đóng điện nguồn điều khiển. Mở van xả thử cuối tuyến và bấm giờ xem tủ trung tâm có nhận tín hiệu và báo chuông trong khoảng thời gian quy định (thường dưới 90s) hay không.
4. Bảng Checklist Lỗi Thường Gặp & Cách Khắc Phục (Troubleshooting)
| Hiện Tượng Nhận Khách (Lỗi) | Nguyên Nhân Cốt Lõi | Phương Án Xử Lý Khắc Phục |
|---|---|---|
| Bơm đang chạy nhưng thiết bị báo không có nước (Bơm ngắt đột ngột). | Lá cản bị kẹt cặn bẩn, lò xo quá cứng, hoặc đứt dây tín hiệu tại hộp nối. | Tháo ra vệ sinh lá cản. Nới lỏng vít chỉnh lực nén lò xo (để tăng độ nhạy). Đo lại thông mạch. |
| Tủ trung tâm liên tục báo động giả (False alarm) chập chờn. | Lắp quá gần vị trí co ống gây rối dòng chảy, hoặc cụm cơ cấu trễ khí nén bị hở/hỏng. | Kiểm tra lại nguyên tắc 5D-3D. Thay thế cụm retard khí nén hoặc tinh chỉnh tăng thời gian trễ. |
| Bơm dừng, hết nước nhưng tiếp điểm vẫn báo có dòng chảy. | Cắt lá cản quá dài cạ vào đáy ống, tiếp điểm vi mạch bị dính (hồ quang điện), lắp ngược mũi tên. | Cắt ngắn bớt lá cản (chỉ lấy 1/2 đến 2/3 đường kính ống). Kiểm tra lại chiều lắp đặt. Thay microswitch. |
5. Tổng Kết
Bảo trì trạm bơm không phải là đợi thiết bị hỏng mới sửa, mà là quá trình ngăn chặn rủi ro từ trong trứng nước. Một quy trình kiểm tra công tắc dòng chảy định kỳ được thực hiện bài bản sẽ kéo dài tuổi thọ của cả hệ thống bơm trị giá hàng tỷ đồng.
Nếu quá trình vận hành, bảo dưỡng phát hiện vật tư đã xuống cấp cần thay thế thay vòng đời, hãy liên hệ ngay với Vật Tư Gia Hưng. Chúng tôi sẵn sàng cung cấp các mã công tắc dòng chảy chính hãng (Potter, System Sensor, Danfoss, Autosigma…) kèm theo tài liệu hướng dẫn kỹ thuật chuyên sâu nhất.
